焊接夹具

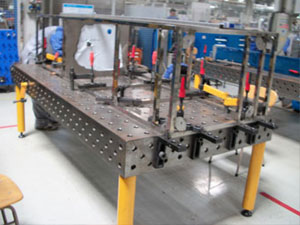

柔性夹具工装是一种可以自由组合的夹具,可适应不同的工件形状,几套工装夹具系统 可以替代大量成本的专用工装夹具
订购热线:0317-8332456

  简介:柔性夹具工装是一种可以自由组合的夹具,可适应不同的工件形状,几套工装夹具系统 可以替代大量成本的专用工装夹具

三维焊接夹具 是将焊件准确定位和 夹紧,便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。
三维柔性组合焊接夹具的优越性能:

1、三维柔性组合焊接夹具的经济性
柔性夹具工装是一种可以自由组合的夹具,可适应不同的工件形状,几套工装夹具系统 可以替代大量成本的专用工装夹具,使用该柔性工装后,可以省去因产品变化而投入的专用工装夹具的费用和时间。在多品种、多规格、个性化的汽车生产中,它的经济性尤为明显。国外有数据表明,9套以上专用焊接夹具的成本(我国5~6套) 超过一套柔性夹具工装。目前我国汽车制造企业每年zeng加几十套专用焊接夹具是很常见的,选用柔性夹具的经济性显而易见。

2、三维柔性组合焊接夹具的柔性化
柔性组合工装平台可以在三维空间进行组合。标准化、模块化夹具系统在安装、调整和夹紧工件中地体现了它的通用性功能,在大型工件的焊接上,该 点 突出。柔性化的另一面体现在操作简便,可以实现傻瓜式操作。在工装平台和标准模块上,所有以 12.5mm和25mm为倍数的尺寸均可直接找到,再配上少量的调整片,可以 方便地准确定位。

3、三维柔性组合焊接夹具的jing确性
柔性组合工装的所有模块加工精度均较,工作平台在2000mm的范围内确保定位孔的位置误差在±0.1mm以内,完全可以满足焊接加工的需要。在装配或焊接过程中,使用定位块、连接块、夹紧器和支撑块,能够对工件jing确定位,需要装配或焊接的工件可以被稳定地固定在各个定位点或定位面上。如果工件本身的几何尺寸不准确,也可以很快被检测出来,在初加工工序中便被消除。

4、三维柔性组合焊接夹具的重复性
柔性夹具的所有模块都使用CAD及Pro/E设计系统,可以 简便地对样件进行模拟装配,jing确的模块尺寸能保证装配精度。

5、三维柔性组合焊接夹具的耐用性
在工装平台和模块结构设计中,充分考虑了使用刚性和强度的要求,每个标准的2000mm×1000mm的工作平台载重量可达10t,并能保证其重复定位和夹紧的精度。工装平台和模块的表面经过 殊处理,使焊接时产生的飞溅不容易粘在其工作表面。定位件、支撑件和锁紧销表面经过淬火处理,使其不易磨损、经久耐用
