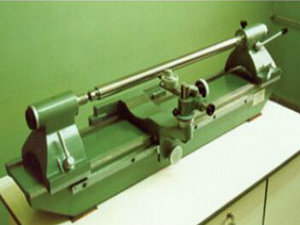

本仪器可对具有孔的带轴的外齿和圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳动进行测定（被测齿轮如不带轴，用户可自制具有空的心轴）。本仪器也对具有孔的圆柱和圆锥的径向跳动也端面挑定进行测定。

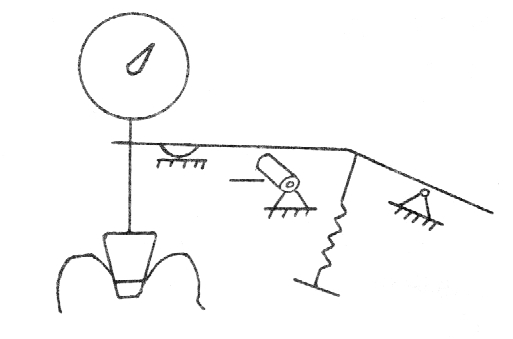

齿轮跳动仪的工作原理：

齿圈的径向跳动△Fr为侧头相对于齿轮线的大变动量。为此，齿圈径向跳动的检查是用具有原始齿条齿形的测量头进行。检验时，将被检齿轮固定在仪器两顶针间，把具有原始齿轮轴线的大变动量即为△Fr。

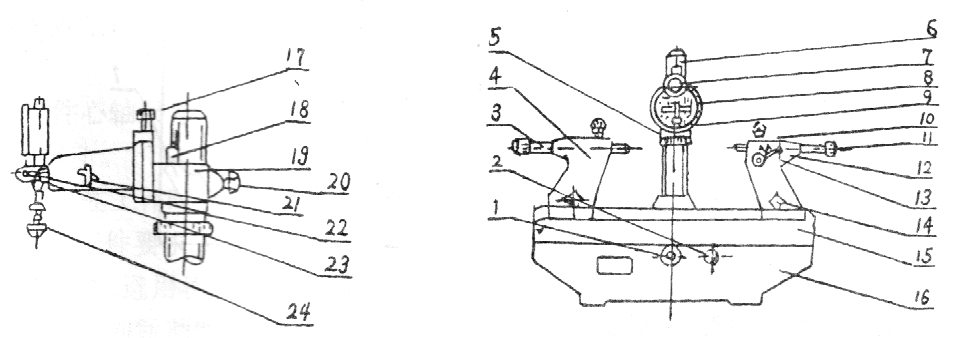

仪器结构示意图：
安置在仪器底座16上的台面15，可用胶木手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定。在台面上的左右顶针架4、12可沿台面上的基面作纵向移动，可用胶木螺母14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使侧头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开紧固螺钉17测量支架8可相对于测量座在垂直平面内作±900的转动。表架23可利用手柄21抬起或放下。

1.胶木手柄  2.胶木螺帽  3.顶针  4.左顶针架  5.升降螺帽  6.立柱  7.千分表  8.测量支架  9.测量头  10.胶木螺钉  11.M4胶木螺钉  12.右顶针架  13.手柄  14.胶木螺帽  15.台面  16.底座  17.紧固螺钉  18.指标块  19.测量座  20.胶木螺钉  21.手柄  22.螺钉  23.表架  24.接头

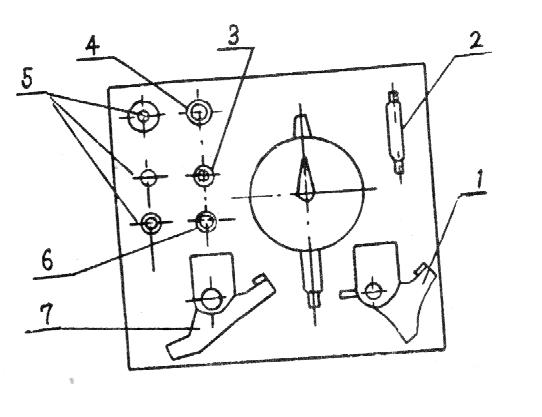

附件：

1.直角杠杆：供测端面跳动。

2.扳手：供装拆侧头。

3.球形测量头：供直角和水平杠杆用。

4.接头：供接长圆锥测量头。

5.圆锥测量头：供测200压力家，模数1-6mm齿轮。

6.千分表球形测量头：供测圆柱或圆锥径向跳动。

7.水平杠杆：供测内齿和齿轮及内孔径向跳动。

使用直角和水平杠杆时，可用螺杆22将其固定在测量支架8上。

被测工件的安装：

1被测工件的心轴长短、操作的方便性，预先将左架4固定在台面15适当的位置上，并使顶针固定。

2.按工件心轴尺寸调整右顶针架12位置，是其在使用弹簧顶针顶住心轴孔时，松紧适当，无轴向窜动。

在进行上述工作时，应注意使顶针伸出顶针座孔部分尽量小些。

根据工件要求安装相应的测头及附件和调整测量支架位置。(测量支架在垂直位置)

1.测齿轮时，选用相应模数的圆锥测量头，并用接头接长。

2.测圆锥径向 跳动时可直接用千分表球形测量头。

3.测量表面或内齿和齿轮时用水平杠杆和相应的测量头。

4.测圆锥的径向跳动时采用千分表球形测量头并转动测量支架，是其转过的角度等于圆锥角之半，用紧固螺钉17紧固。

5.测圆锥齿轮跳动时，转动测量支架使其转过的角度等于其锥角，采用相应圆锥测量头。

根据被测工件直径转动升降螺帽5使测量座上下移动，从而使千分表球形测量头（圆锥测量头）与工件被测面（测齿轮时是两齿侧面间）接触获得一定的压缩量。

校准千分表刻度盘零位与指针重合。

测量齿轮的外齿和齿轮的齿圈径向跳动。

1.每测完一齿，读出千分表上示值后，可利用手柄21抬起圆锥测量头。再用手转过一齿。重复放下圆锥测量头，进行读数。在每次放下圆锥测量头时，测量头和两齿测量应充分接触。

2.测完一周后，其大与小示值差即为齿轮的齿圈径向跳动公差Fr.

测量内齿和齿轮的齿圈径向跳动：

1. 用水平杠杆和相应的圆锥测量头，每测完一齿，用手柄21抬起千分表，使千分表球形测量头与水平杠杆上的底座脱离接触。此时用水平杠杆上的扭簧作用。圆锥测量头能自动从内齿和齿轮两齿面间退出。再转动一齿，重复测量。

2.测完一周后，其大与小示值差即为齿轮的齿圈径向跳动公差Fr.

测量端面跳动：

用直角杠杆安装在测量支架上，调整测量座位置，并移动台面使被测工件端面与球形测量头充分接触。将被测工件旋转一周，其大与小示值差即为被测工件的端面跳动量。
